德國GMC-I高美測儀Mavosys10產品介紹.pdf

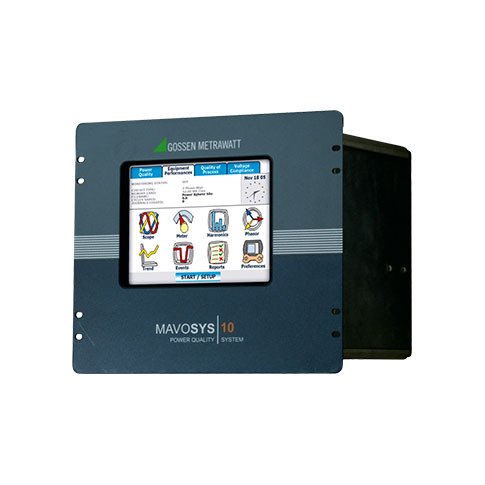

電能質量在線監測裝置Mavosys10簡介：

MAVOSYS 10 在監控電能質量監測系統，電力與能源方面開創了全新的可能性：首個具有 8 個通道 在線電能的分析裝置，進行模塊化配置以及對所有需求提供理想的經濟的解決方案?？梢赃x擇 ? VGA 觸摸屏，以及通過 Encore 系列軟件和特殊的應答模塊?選擇多用戶 web 界面，所有 能夠想象到的分析都可以執行。---三相電能質量分析儀

一個 MAVOSYS10 可以針對 4 個通道的電壓，4 個通道的電流以及 8 個通道的數字信號集成 為高達 4 路的輸入模塊。它們可以作為獨立運行的設備，也可以組合成 4 個虛擬分析器以便 節省空間與降低費用。 MAVOSYS10 是一款持續監控世界范圍內的電能質量，閃變以及諧波的理想的標準設備，并 可以根據用戶需求獨立定義。電壓模塊具有獨立實驗室根據 IEC61000-4-30 的認證，A 級精 度。MAVOSYS10 能夠精確完成測量，具有可重復性，完成嚴格的需求。

電能質量在線監測儀產品特點：

標準版防護，MAVOSYS10 可作為獨立設備運行，也可以安裝在 19"的機箱中，? VGA 觸摸屏根據需要可選。

針對極端的環境條件，可采用壁掛式機架與耐候外殼。不帶觸摸屏的特別版本也可以用于面板安裝。

模塊化設計，帶 4 個插槽

☆ 4x 電壓， 4x 電流，8x 數字信號輸入模塊 ? 一個機箱內可以組合成高達 4 路的虛擬分析設備

☆ 帶有可選的? VGA 觸摸屏就能進行本地操作與可視化

☆ 標準設備通信：10/100M 以太網， RS 232 與 RS 485

☆ TCP/IP, HTTP, XML 與 Modbus TCP/RTU 通信協議

☆ 可選 GSM/GPRS 與模擬 modem

☆ 通過可選 GPS 接收器進行時間同步

☆ 內部與外部交叉觸發

☆ 滿足并超越所有的國家和國際電能質量監測標準(EN, IEC, IEEE, NVE, CREG)  IEC 61000-4-30, class A

☆ 1 GB 內部閃存

電能質量在線監測系統搭建

在線電能質量監測應用場景
