SECUTEST ST系列綜合電器安規測試儀中文快速操作指南二

發布時間：2024-09-10 08:24 熱度：70

SECUTEST ST系列綜合電器安規測試儀中文快速操作指南二：

9 單功能測量

任何測量的持續時間是可以自定義的。相關測試可以通過點擊START/STOP來啟停。對于單功能測量沒有預設限值。因此對單功能測量值也沒有一個判斷結果。

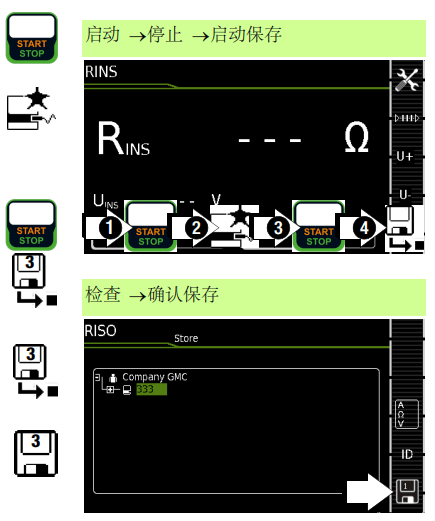

具有保存功能和預選(ME)裝置的測量程序如果要將單個測量值保存到數據庫中選定的(ME)設備中（請參見第6節），則建議執行以下步驟。

1 通過按MEM鍵來激活數據庫視圖（MEM導航）。

2 選擇(ME)設備或其ID編號，用滾動鍵進行以下測量。

3 通過按ESC鍵或啟動/停止鍵返回到測量視圖。

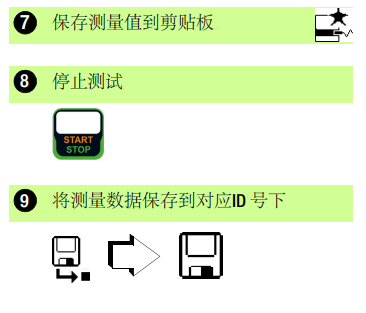

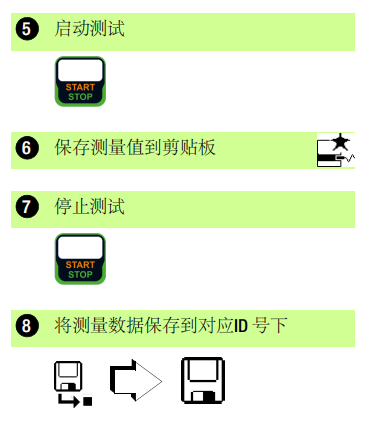

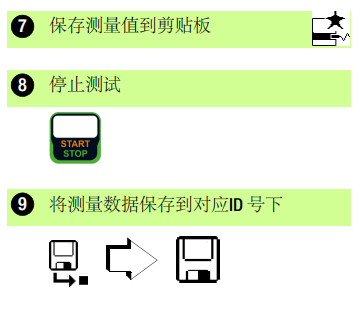

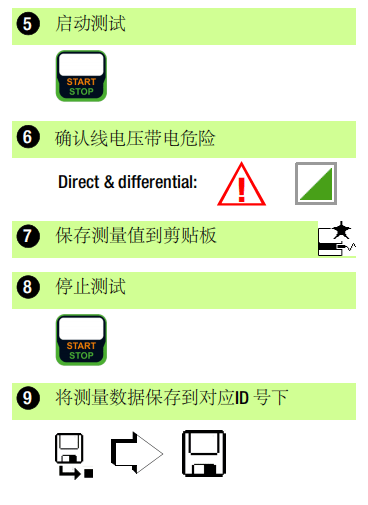

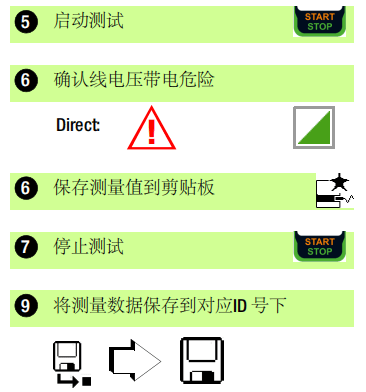

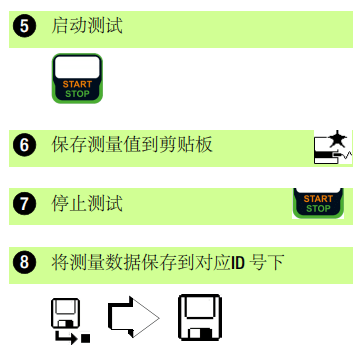

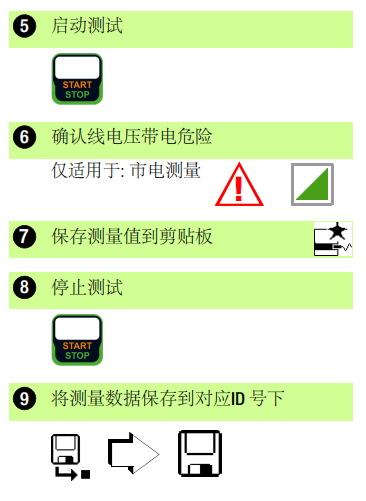

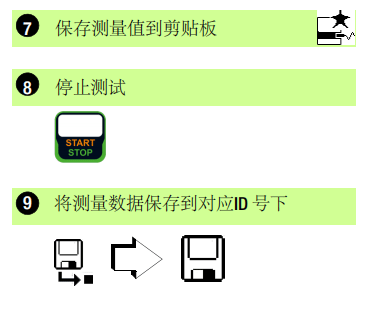

4 在被測對象開機之前，使用啟動/停止鍵開始測試。右側顯示的測量值記錄符號。每次按下此鍵時，當前顯示的值將被保存到剪貼板中并且在符號中顯示的數字增加了1。

5 在使用啟動/停止鍵完成測試前，請先將被測對象關機。將出現“另存為”符號（包含保存到剪貼板的測量值數的軟盤圖標）。

6 如果現在按下保存符號，顯示器將切換到SAVE視圖，其中將突出顯示預選的(ME)設備

7 再次按下保存符號后，將顯示確認存儲成功。同時，顯示器返回到測量視圖

保存功能和ME（后續）裝置的測量程序

作為上述步驟的等效方案，您可以從步驟4 開始，在測量完成后，將結果分配給包含在數據庫中的(ME)設備或它的ID號：通過手動選擇ID并通過字母數字鍵盤輸入ID，或通過掃描條形碼。

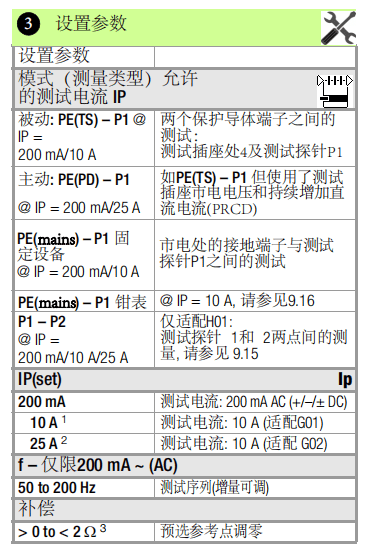

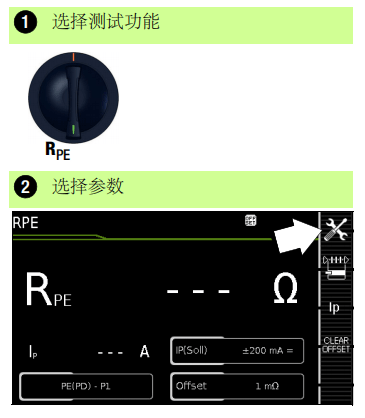

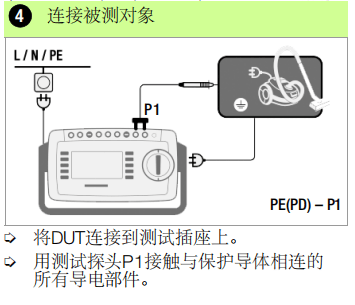

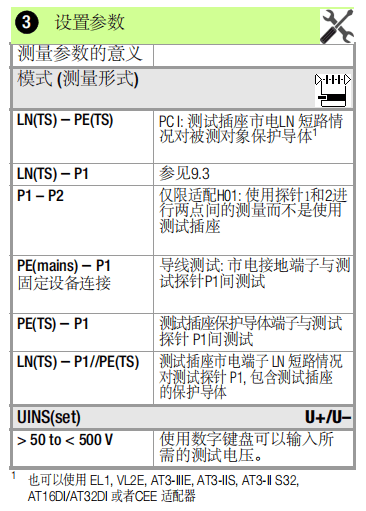

9.1 RPE – 保護等級1類設備的保護導體電阻測試

1 SECUTEST ST BASE(10) / SECUTEST ST PRO / SECULIFE ST BASE

2) SECULIFE ST BASE25

3) 所選的補償值被長久存儲到存儲器中，并適用于在選擇器開關 位置 A1 ... A9

4) 也可以通過EL1, VL2E, AT3 適配器, AT16DI/AT32DI進行連接

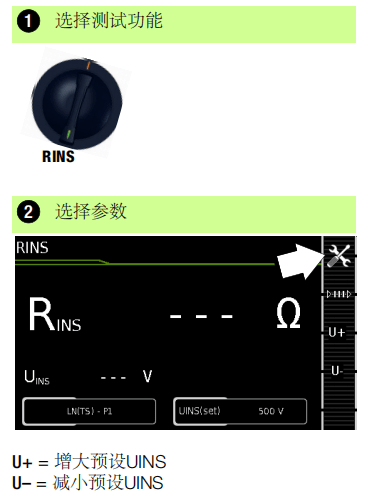

9.2 RINS – 保護等級1類設備的絕緣電阻測試

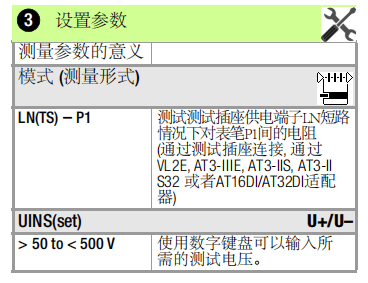

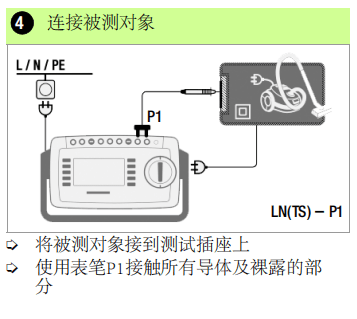

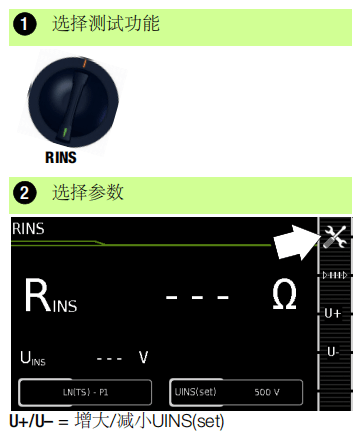

9.3 RINS – 保護等級2類設備的絕緣電阻測試

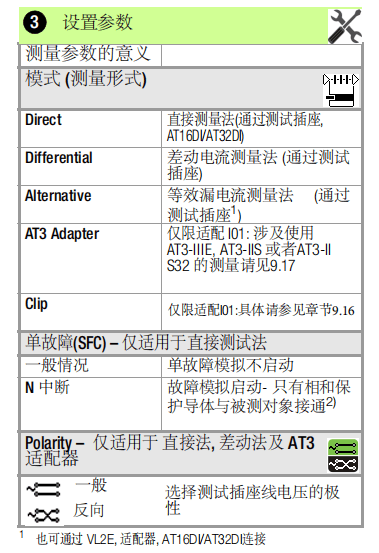

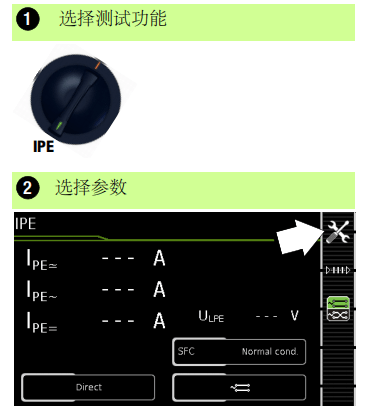

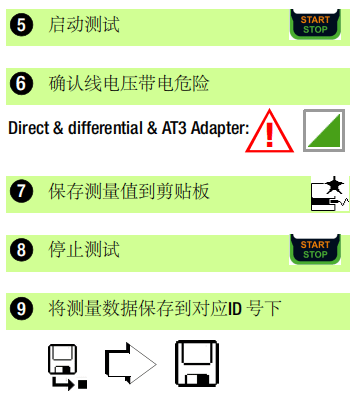

9.4 IPE – 保護導體電流

2) 僅適用于使用測試插座供電的被測對象不適合使用AT16DI 或者AT32DI 適配器的測量

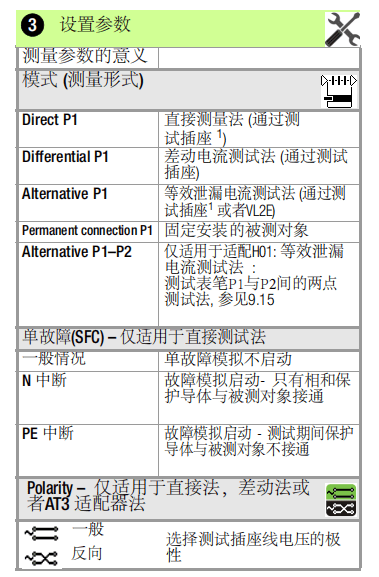

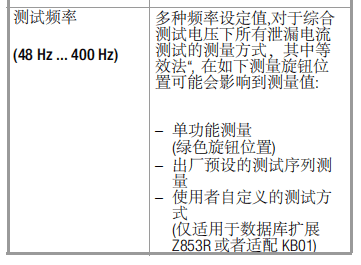

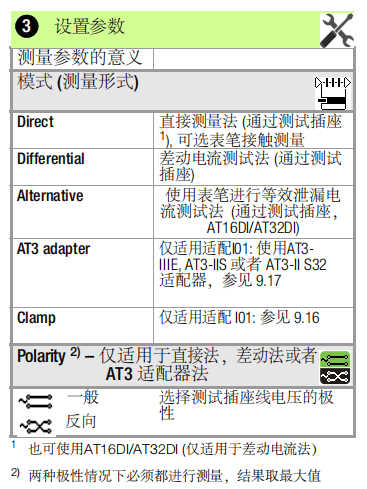

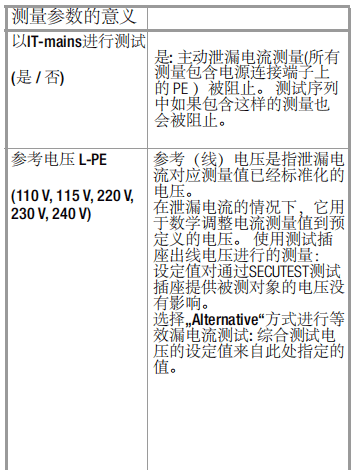

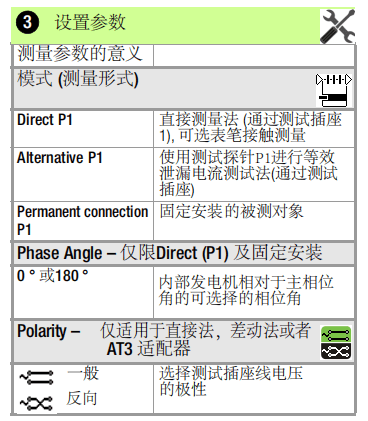

在測試所有泄漏電流前, 請在設置菜單檢查測試參數?Ref. voltage L-PE“ 及 ?Testingfreq. Alt“ 是否設置正確, 參見11章

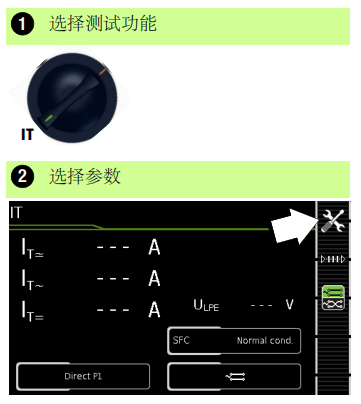

9.5 IT – 接觸電流

1 也可以通過 AT3-IIIE, AT3-IIS, AT3-II S32, AT16DI/AT32DI 進行連接

2 僅適用于使用測試插座連接的被測對象不適用于使用 AT16DI 或者AT32DI 適配器的測量

在測試所有泄漏電流前, 請在設置菜單檢查測試參數?Ref. voltage L-PE“ 及 ?Testingfreq. Alt“ 是否設置正確, 參見11章

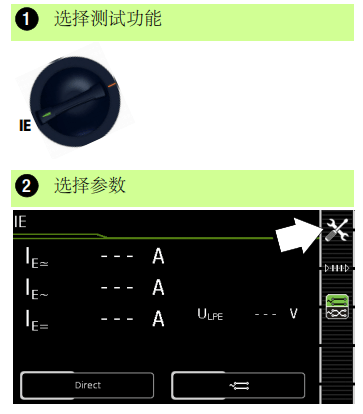

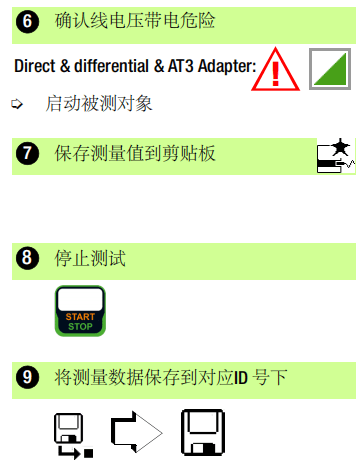

9.6 IE – 設備泄漏電流

在測試所有泄漏電流前, 請在設置菜單檢查測試參數?Ref. voltage L-PE“ 及 ?Testingfreq. Alt“ 是否設置正確, 參見11章.

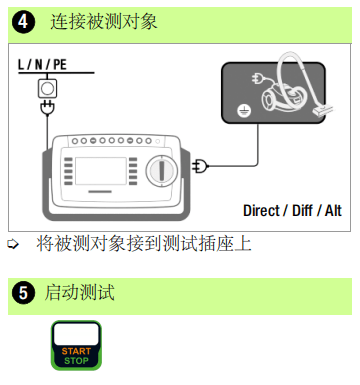

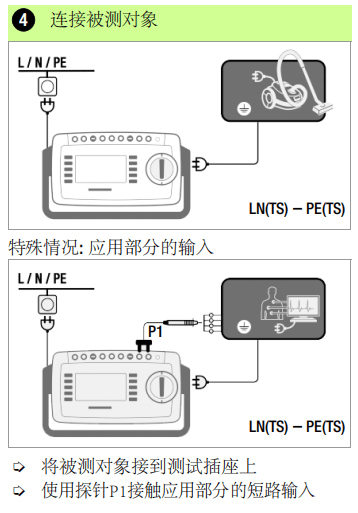

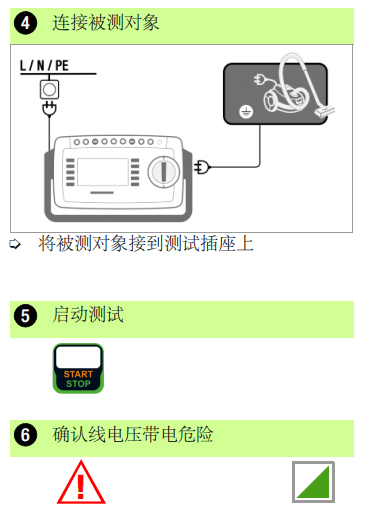

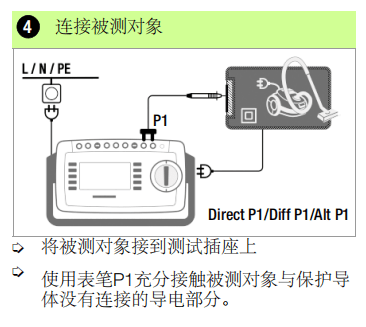

? 將被測對象接到測試插座上

? 使用表筆P1充分接觸被測對象與保護導 體沒有連接的導電部分。

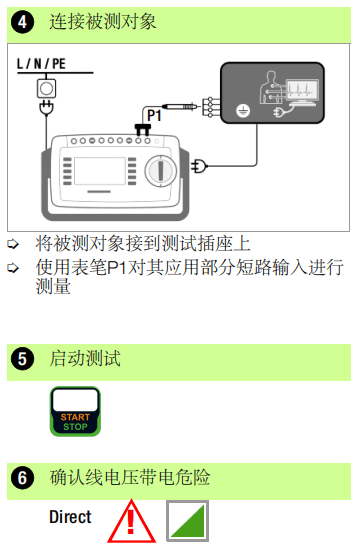

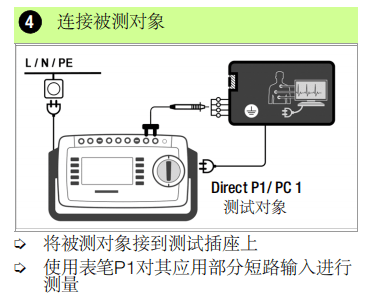

? 對于有應用部分的被測對象: 還需使用表筆P1對其應用部分短路輸入進行測量

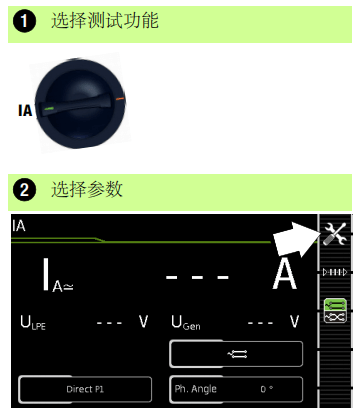

9.7 IA – 應用部分的泄漏電流

在進行所有泄漏電流測試前，請確保設 置菜單中測量參數?Ref. voltage L-PE“ and ?Testingfreq. Alt“ 已經設置準確了。請參見章節 11。

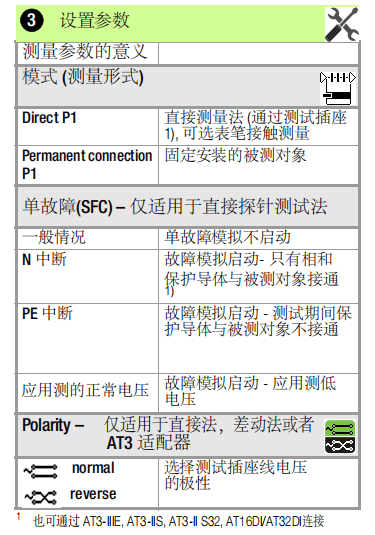

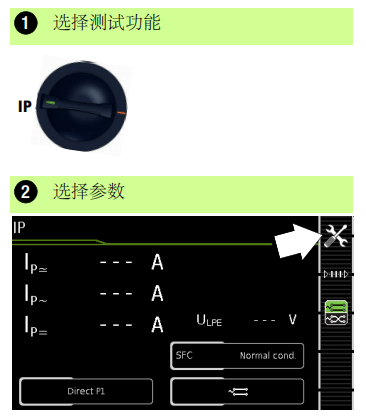

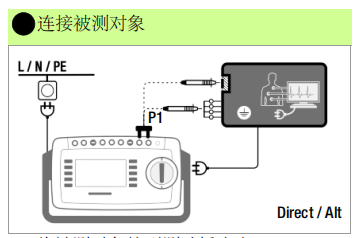

9.8 IP – 患者漏電流

在進行所有泄漏電流測試前，請確保設置菜單中測量參數?Ref. voltage L-PE“ and ?Testingfreq. Alt“ 已經設置準確了。請參見章節 11。

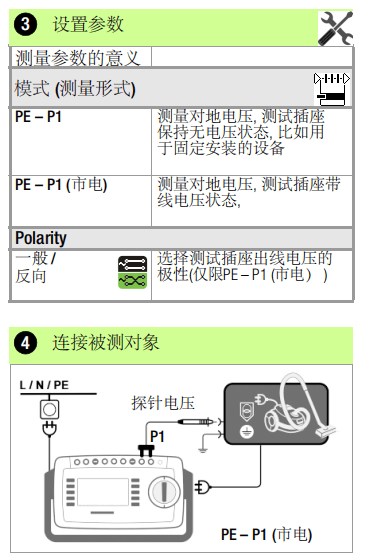

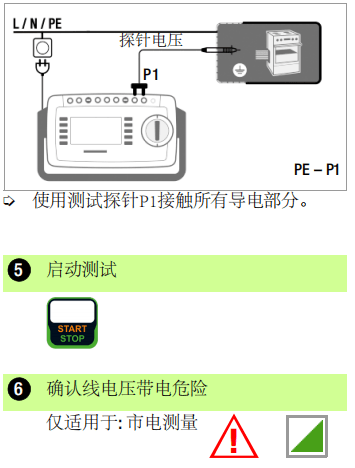

9.9 U – 表筆測電流

? 將被測對象接到測試插座上

? 用P1測試探針接觸不接地輸出從而保護 特低電壓。

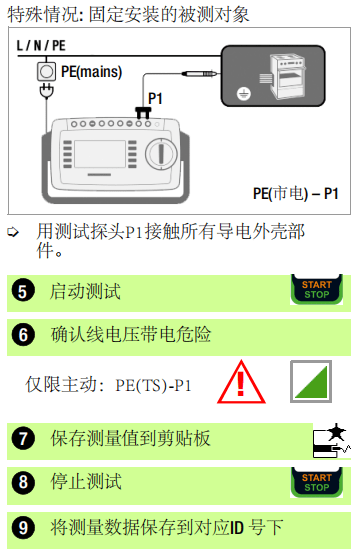

? 選擇線路電壓極性特殊情況: 固定安裝的被測對象

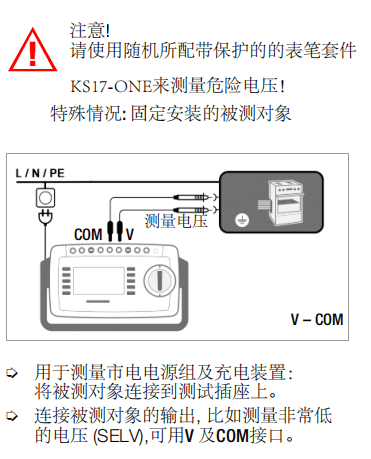

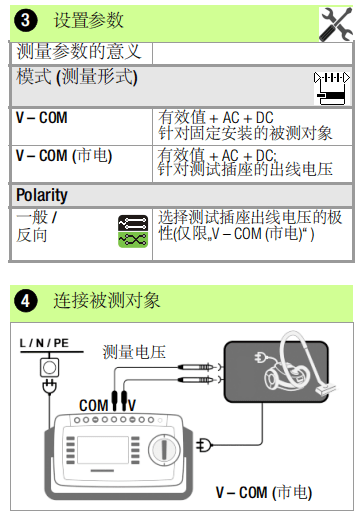

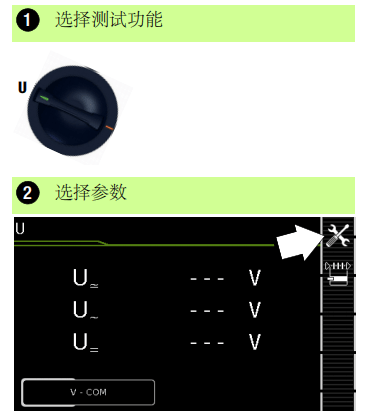

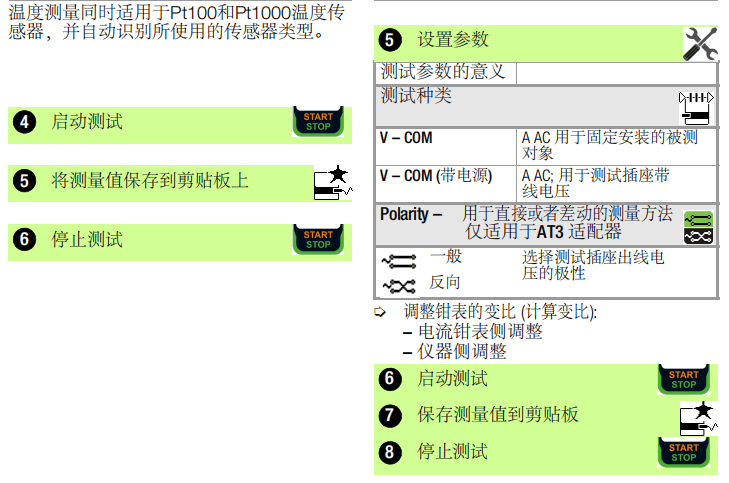

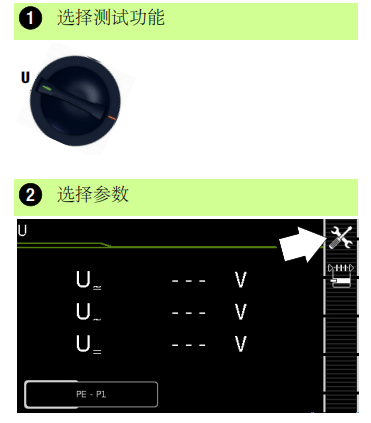

9.10 U – 測量電壓 SECUTEST ST PRO 及 SECULIFE ST BASE 適配 I01:

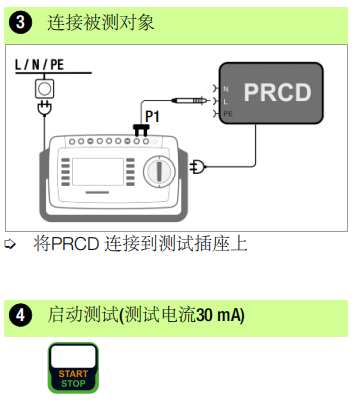

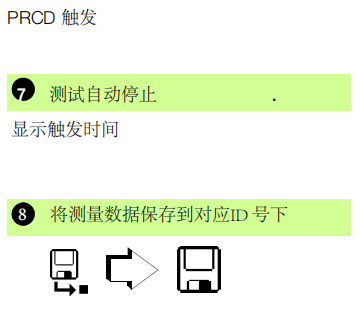

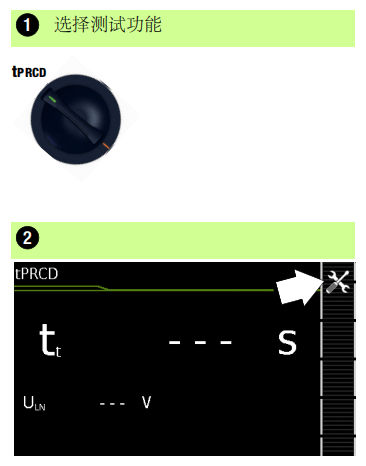

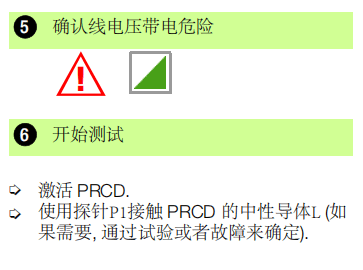

9.11 tPRCD – PRCD 觸發時間 (便攜式剩余電流裝置)

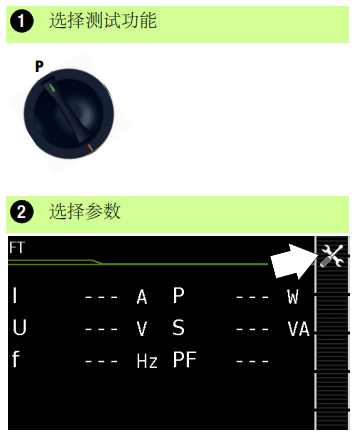

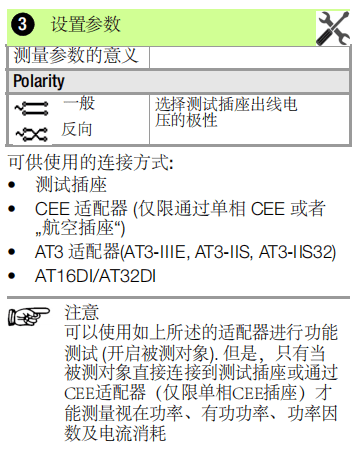

9.12 P – 功能測試

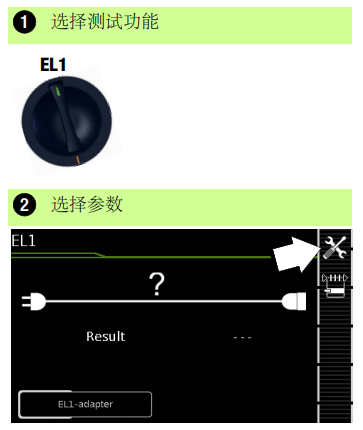

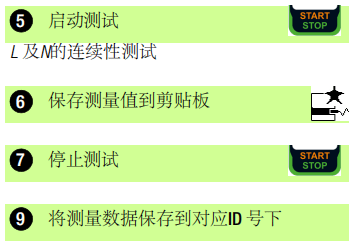

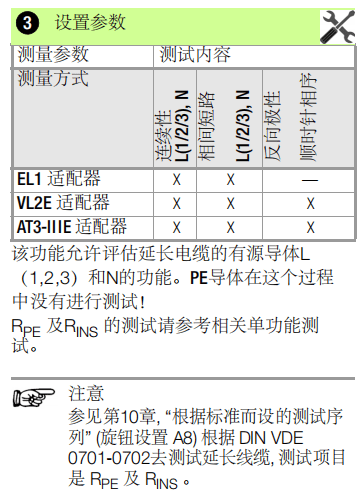

9.13 EL1 –延長線纜的功能測試

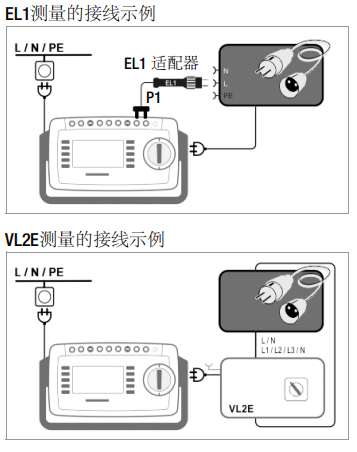

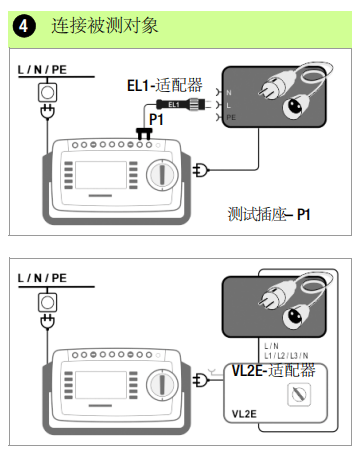

EL1 適配器的連接

? 將EL1 適配器接到測試儀器上的 P1探針插座

? 將延長線末端的插頭連接到測試插座上。

? 將延長線末端的接頭插座連接到EL1適配器處的插頭。

連接測試適配器 VL2E and AT3-IIIE

? 接線示例請見第 9.17節

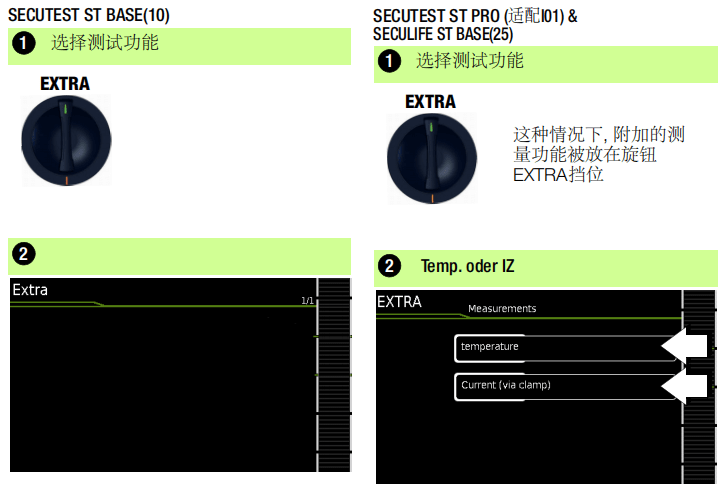

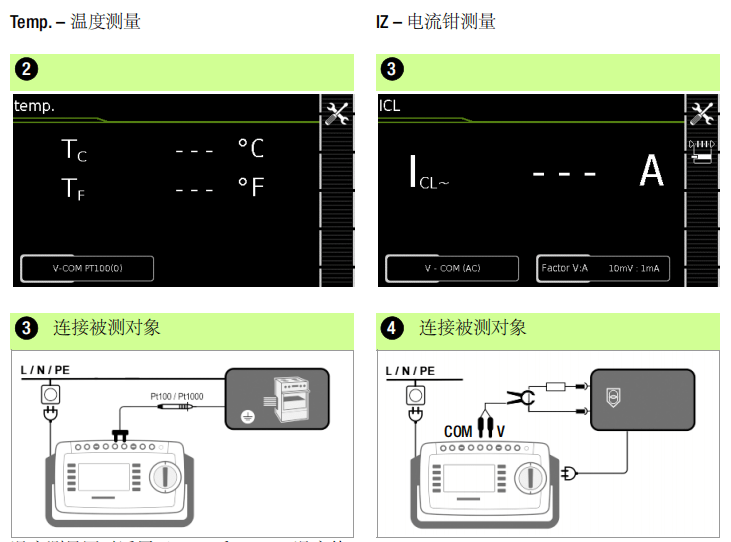

9.14 EXTRA – 特殊功能

? 選擇所需要的測試功能

9.15 使用測試探針P1 及 P2 進行兩點測量

SECUTEST ST PRO 及 SECULIFE ST BASE(25) 適配 H01

如果您的被測對象沒有適配SECUTEST測試插座的市電插頭或者測試對象是固定安裝的, 那么第二根探針與首根組合起來就能進行, 兩點測量。雙線法測量 RPE, RINS及等效漏電流測試。

探針1對探針2的測試是與電源電氣隔離的。因此，在測試探針上是沒有電壓的。

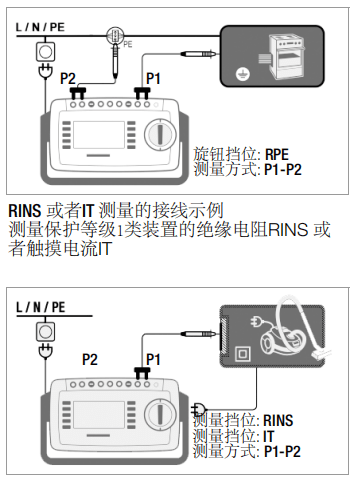

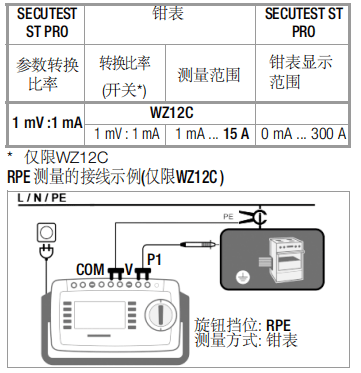

RPE 測量的接線示例測量保護等級1類的固定安裝裝置的保護導 體電阻RPE。

9.16 使用電流鉗測量保護等級1類的固定安裝被測對象 BASE(25)

僅限SECUTEST ST PRO 及SECULIFE ST

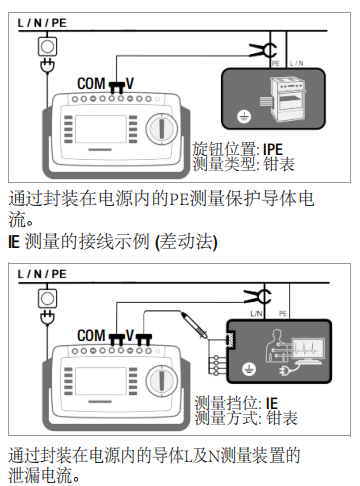

通過封裝在電路中的PE來測量測試電流。只有當測試電流設置為10A交流電時，才能選擇該測量類型。測量IPE的接線示例 (直接法)

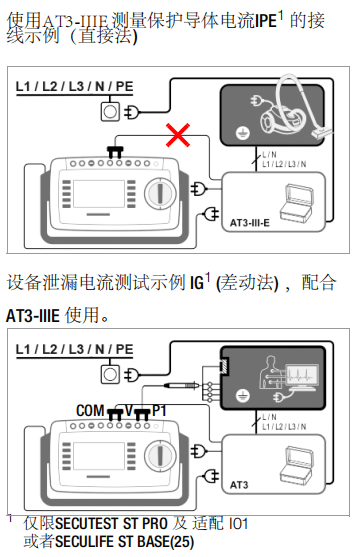

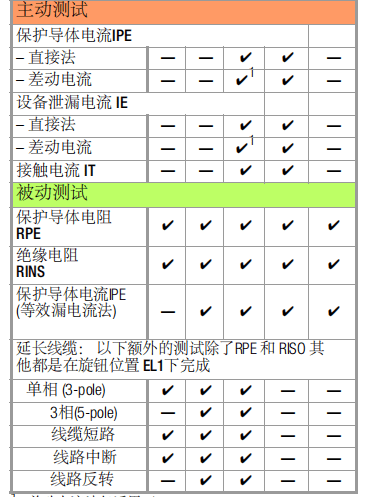

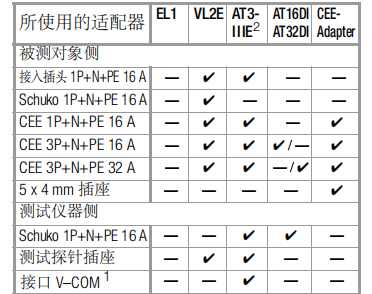

9.17 使用測試適配器的測量

差動電流法僅適用于SECUTEST ST PRO 2 對于IPE 及IG: 可使用AT3-IIS 或者AT3-II S32

注意! 有關測試適配器和被測對象的正確連接以及測試序列中的特殊，請考測試適配器的操作說明。

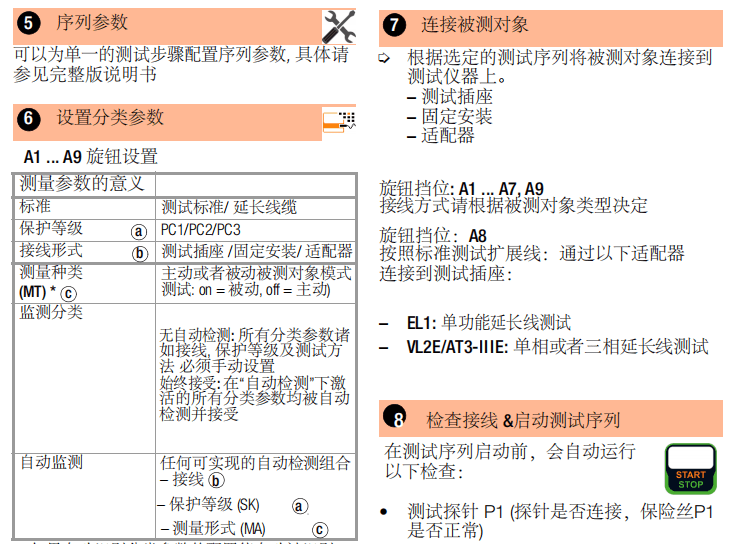

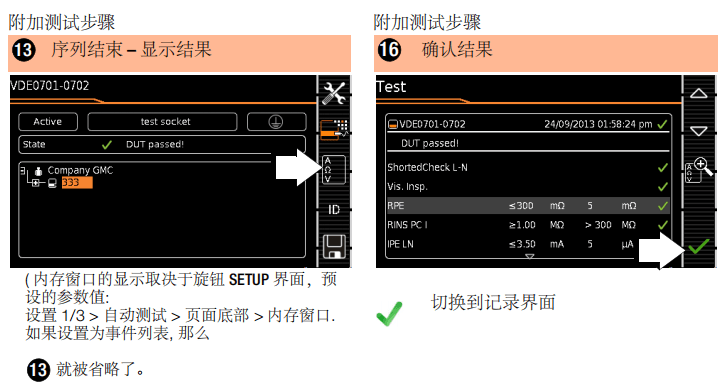

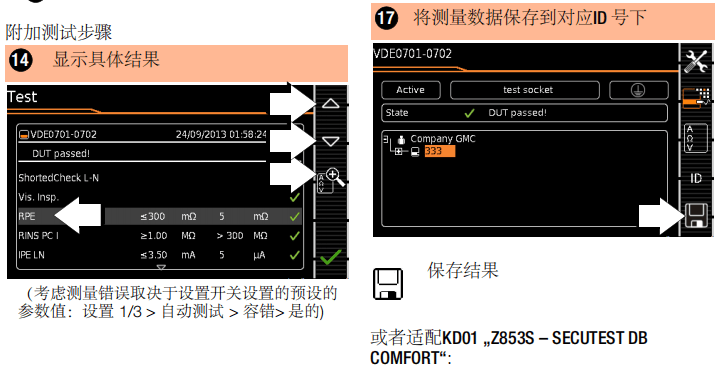

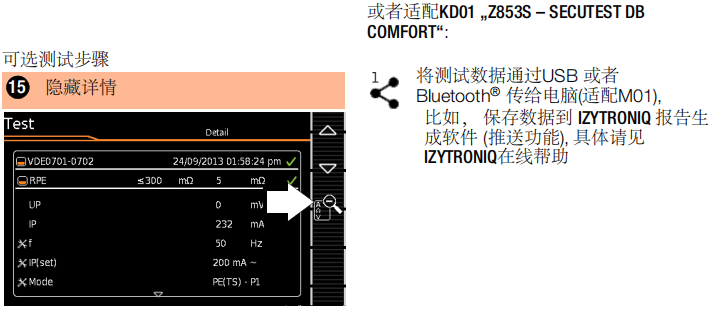

10 標準測試序列

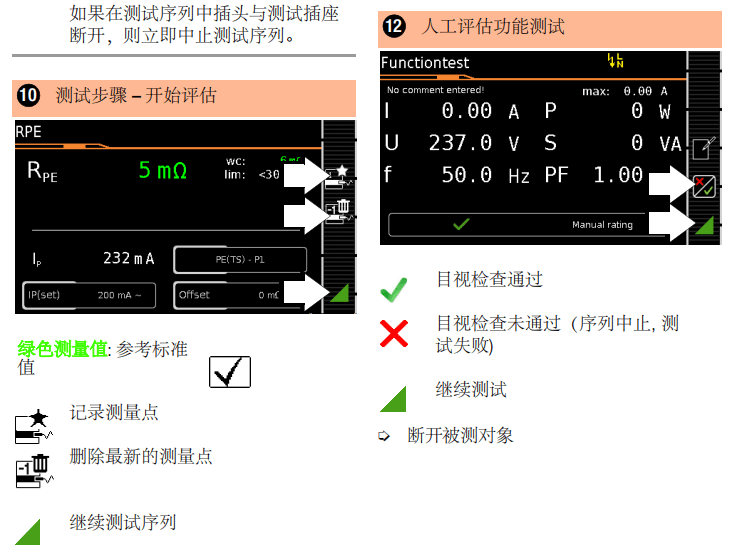

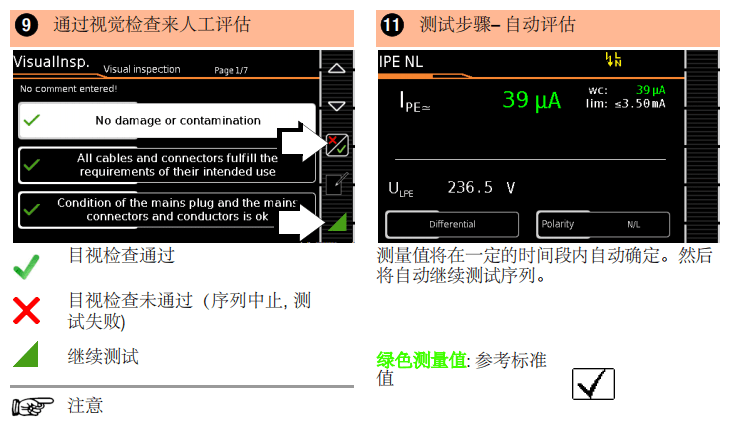

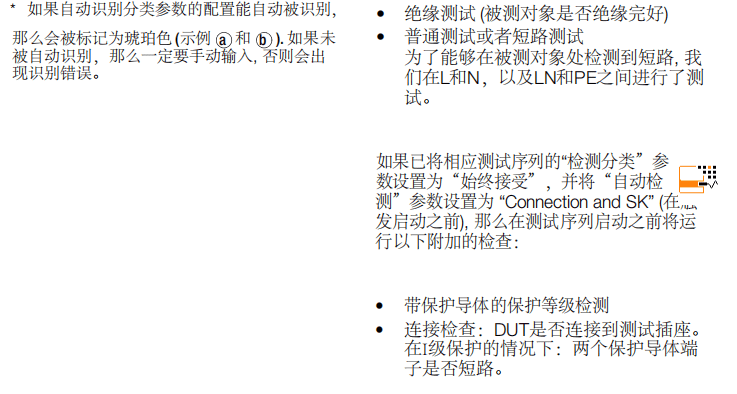

如果會經常運行相同的單個測試序列（一個接一個，并通過后續生成報告），例如按照標準中指定的那樣，建議使用測試序列。因為其已按照標準輸入了測試序列的極限值。因此，在基于壞情況評估的測量期間進行繼續/中止評估。如果瞬時測量值顯示為綠色，則它位于標準中指定的極限值范圍內。如果測量值為紅色，則不符合標準中規定的要求。如果測量值顯示為琥珀色，則需要進一步的確認輸入。即使測試對象有一個項目失敗，測試序列也會中止并且按照所選標準進行的測試也會被判定失敗。

10.1 一般步驟

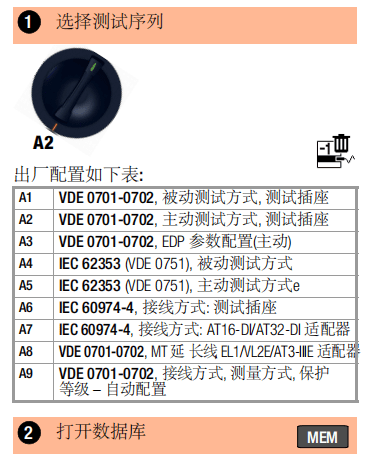

1 使用旋轉開關(A1 ... A9)選擇所需的測試序列。

2 如果沒有選擇任何測試對象，請在選擇 ID后輸入測試對象的ID號，或者通過條形碼掃描儀。

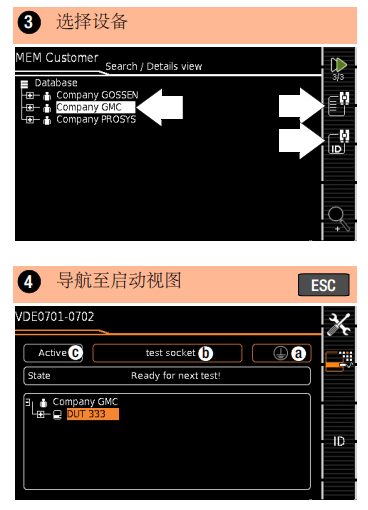

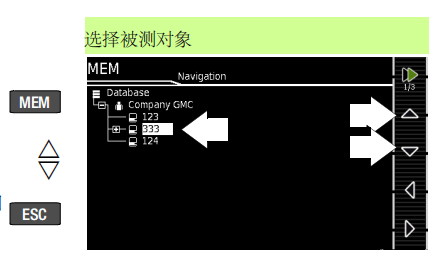

3 等同于步驟 2, 使用MEM鍵激活數據 庫視圖:

4 使用滾動鍵選擇測試對象

5 點擊ESC鍵返回到測量界面
