METRAHIT 27EX 提供了兩個完全不同的存儲數據選項:
? 測量值記錄 – DATA 鍵功能:
每次按下DATA 鍵并接觸測量點時，都記錄一個測量 值(請參見第6.1章).
? 內存模式運行 – 儲存菜單功能:
激活存儲菜單功能后，根據所選的采樣率保存所有 測量值。使用相同的菜單功能手動結束內存模式操作，請參見第8.2章。
在這兩種情況下，都可以借助METRAwin?10 電腦軟件讀 出保存的測量值 (版本 5.22). 當然, 讀取功能只有在 IR 適 配器(USB-HIT) 通過連接線連接到METRAHIT 27EX 與電腦 才能實現 (請參見第 29頁數據接口)。
6.1 保存測量值 – 功能鍵 “DATA”
按住DATA鍵可以自動鎖定測量值。例如，當需要充分注意使用測試探頭接觸測量點時，這一點非常有用。
測量準備
在啟動一系列測量前需要按一下功能鍵DATA 清理內存 。 這一方面確保了有足夠的內存容量可用，另一方面，也確 保了連續讀取的一串?dāng)?shù)據來自最近一次測量。檢查當前內 存占用情況: INFO ? MEMO/OCCUP
如果需要，清除內存: MEMO ? CLEAr.
執行測量

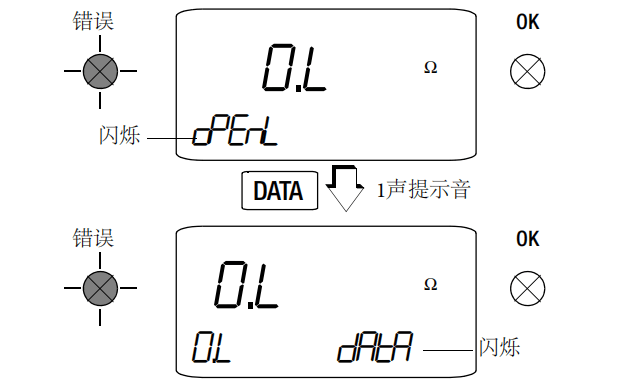

? 按一下DATA鍵
出現 data信息并閃爍， 表示已準備好獲取首個測值。
? 按第7.3章所述的方式接觸測量點 。

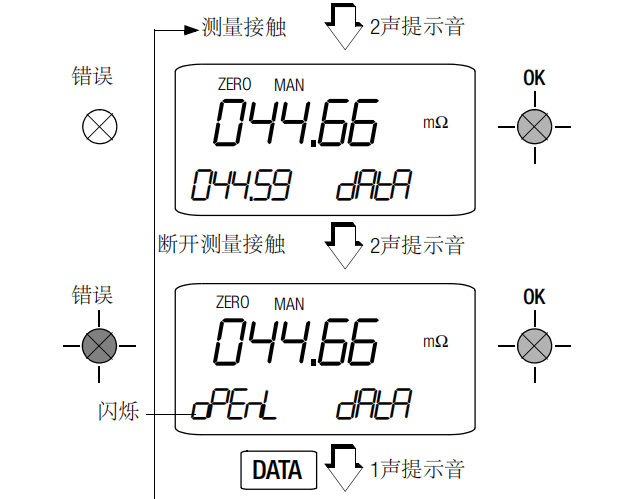

將測試探頭接觸測量點后：
– 綠色 LED OK 表示: 測量連接安全
– 初次獲取的值被傳輸?shù)街黠@示窗口并記錄在內存中。
操作成功的話，會有兩聲提示音。
符號? MAN“ (以及, ?ZERO“ 在mΩ 測量量程中) 也會同時顯出表示現在測量量程是固定的。
– 瞬時測量值繼續顯示在左側的輔助顯示區域。

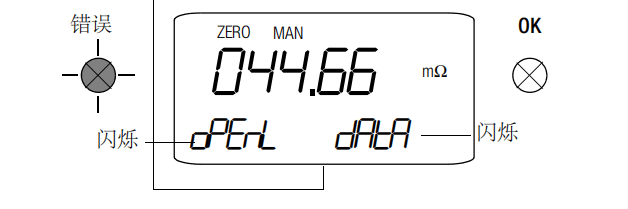

? 從測量點抬起測試探頭。 信息openl 會出現在 輔助顯示區域
只要測試探頭和測量點之間沒有接觸，紅色LED錯誤指示 燈就會亮起。 此時如果已經存儲了一個有效的測量值 時，綠色的LED OK將繼續亮起。
在接觸下一個測量點之前，按一下DATA鍵再次激活DATA 功能. 信息 data 閃爍表示已準備好獲取下一個測量值。
只要DATA功能是激活的狀態下，所有測量都會在自動 配置的測量量程中完成。
這種情況下測量量程不應該手動去更改。
按住DATA|CLEAR 鍵(大約1秒)就能停止DATA功能或者也 可通過開關一次儀器實現。
7 毫歐測量(4線法測量)
7.1 補償線纜電阻
電阻是一個偶極子量，通常只能用兩極子來測量。這是 通過將預設大小的測量電流通過被測裝置，并測量所產 生的電壓降來實現的。各自的電阻值是由這兩個值的商得到的。
測量電壓之間的兩點對于測量的結果是決定性的。這兩 點之間的所有電阻都會加到測量的電阻值中。這些包括 接觸電阻以及電纜電阻。 如果需要測量非常低的電阻 值，例如在只有幾毫歐姆的接觸器上的接觸電阻，則測 量電壓之間的點必須移出測量儀器，并位于盡可能接近 被測設備的位置。因此，測量儀器配備了單獨測量探針 來進行電流和電壓測量。這種4線法連接被稱為Kelvin 連接。
KC4 Kelvin 夾和KC27 Kelvin 探針 (可作為附件) 可以實現 簡單而精確的連接。

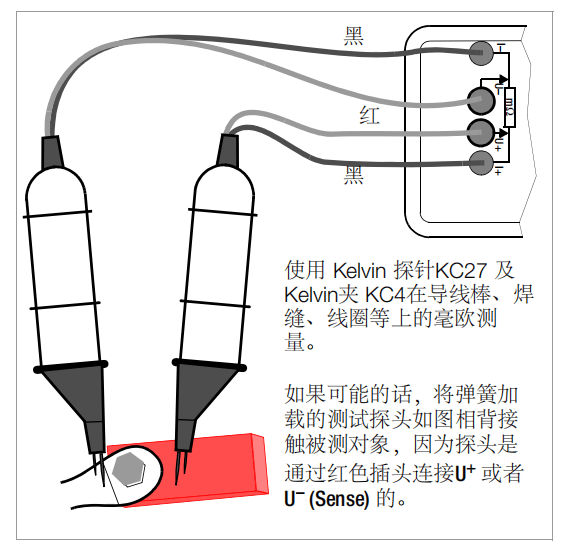

7.1.1 使用Kelvin開爾文探針 KC27進行測量
7.2 熱電壓補償
由于材料和溫差而產生的熱電壓可能會影響測量結果。 因此，該儀器在相關的測量范圍內配備了自動熱電壓補償裝置。

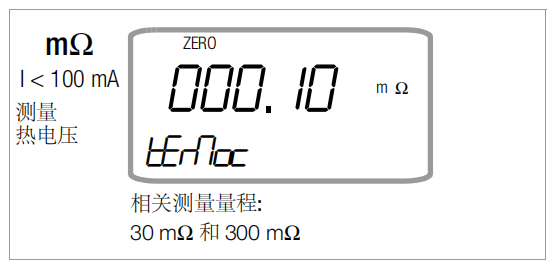

毫歐表開機后,顯示 ?termoc“ , 表明未來所有測量將在后臺 進行30mΩ和300mΩ測量范圍的自動熱電壓補償。ZERO 表示，熱電壓的值已經被考慮到指示的測量結果中去了。
首次測量后，將測試探頭從測量點脫開，?termoc“ “消 失，便于讀取測量值。自動熱電壓補償仍處于激活狀態。
7.3 毫歐表測量≤ 100 mA DC [mΩ]
? 確保被測對象不帶電

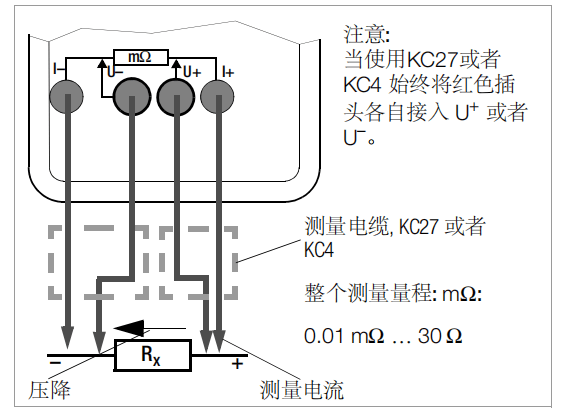

? 根據圖示連接被測對象
KC4 Kelvin 夾及KC27 Kelvin 探針(可作為附件) 可以實 現簡單而精確的連接。
電流夾的總電阻應< 1 Ω.
? 如適用, 請使用 MAN|AUTO 鍵來選擇所需的測量量程: 30 mΩ, 300 mΩ, 3 Ω 或者 30 Ω.
? 接觸測量點。 綠色的LED OK指示燈必須亮起。
注意! 如果在4線mΩ測量期間測量電流中斷，或者保險 絲F1有損壞，顯示器會出現?open L“ 信息并閃爍， 紅色LED 錯誤指示燈點亮。 如果保險絲損壞，請參見第10.2章。

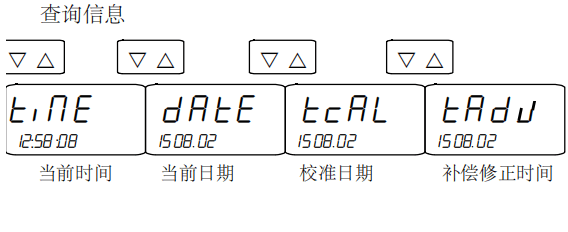

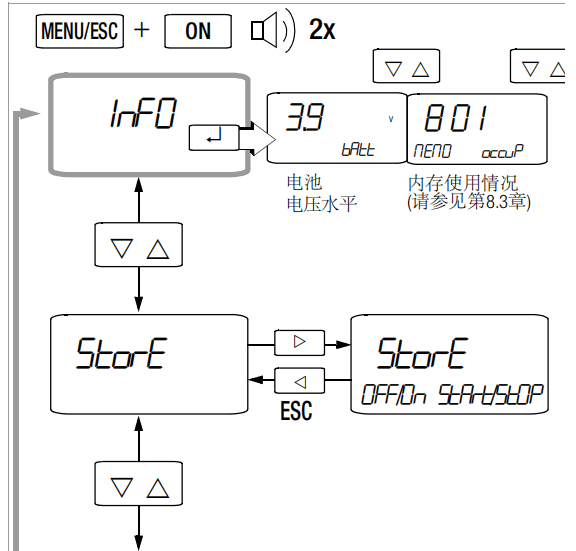

通過最初的1NF0“ 菜單，允許用戶在線查詢幫助，激活內存和查詢內存占用，激活界面和配置設備參數。
? 初始 ?1NF0“ 菜單可以在儀器開機狀態下通過同時按住 MENU/ESC 及 ON|OFF 鍵直到顯示器上出現 ?1NF0“
? 顯示可以從 ?1NF0“ 菜單依次切換到其他菜單包括 “store“, “memo”, “send” 及 “set”, 然后再回到 ?1NF0“ 菜 單, 通過△▽ 鍵來實現。
? 當進入所需要的主菜單后, 可以通過點擊?鍵進入子 菜單。
? 所需的參數和功能可以通過連續點擊△▽ 鍵來選擇
? 使用?鍵來改變相應參數或者多個參數
? 通過點擊 ??鍵選擇所需的數字，然后通過點擊△▽鍵調整數值大小, 點擊?鍵訪問下一個數字, 或顯示返回到開始菜單或切換到下一個子菜單。
? 測量模式可以通過反復按下MENU/ESC鍵直到測量顯示出現
? 按住 ON|OFF 鍵直到顯示器不顯示就能關閉儀器
下面的頁面包括了對菜單結構的概述。

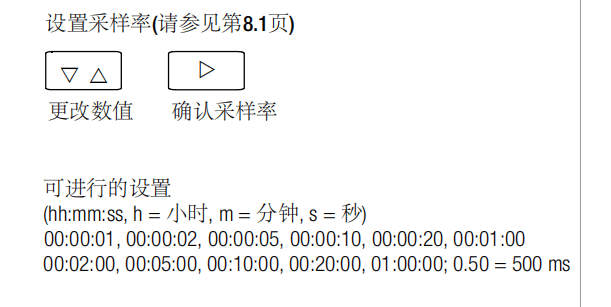

8.1 采樣率rAtE
采樣率指定了將各自的測量值傳輸?shù)浇涌诨驕y量值存儲 器之后的時間間隔。有關可能的設置，請參見第24頁。最低采樣率下限為 0.5 s。
8.2 保存測量值
METRAHIT 27EX 提供了兩種完全不同的數據存儲方式:
? 測量值內存 – DATA 功能鍵:
每次接觸測量點時，根據定義的條件存儲測量值 (參見第 6.1 章及第 8.2.1章).
? 測量值運行 – STORE 菜單功能:
激活STORE 菜單功能后, 根據所選的采樣率保存所有測量值。 使用相同的菜單功能手動結束內存模式操作。
在這兩種情況下，都可以借助METRAwin 10 電腦軟件讀 出保存的測量值 (版本 5.22). 當然, 讀取功能只有在 IR 適配 器(USB-HIT) 通過連接線連接到METRAHIT 27EX 與電腦才 能實現 (請參見第 29頁數據接口)。
8.2.1 內存模式– DATA 功能鍵 (請參見第 6.1章)
該儀器配備有一個測量值與石英管同步的存儲器（32kB）, 平均可以存儲1000 個測試數據，最少可以存儲800個測試數據，最多可以存儲1200 個測試數據。 數據被儲存起來并且可以使用METRAwin?10 軟件傳輸?shù)诫娔X上。 如果電池耗盡或更換，必須重設時間和日期至當前日期時間。 測量值存儲在所謂的塊中。由相同測量功能測量到的數值保存在相同的塊中。
只能保存絕對值和絕對時間戳。沒有相對值及Δ 值, 也沒有相對時間戳。
可以使用電腦讀取內存的數據 , 一個IR 適配器 (USB-HIT), 及METRAwin?10 分析軟件。
即使儀器沒有電壓供應，也會保留存儲的測量數據內容。 內存模式運行的準備工作
? 首先設置內存模式操作的采樣率, 然后啟動內存模式 操作。
在內存模式操作期間，也可以改變采樣率。
? 首先選擇所需的測量功能和一個適當?shù)臏y量量程。
? 在長時間測試前請檢查電池電壓水平 (請參見第30頁上的第 10.1 章節)。
8.2.2 內存模式運行 – STORE 菜單功能
? 首先設置內存模式操作的采樣率, 然后啟動內存模式操作。在內存模式操作期間，也可以改變采樣率。
? 首先選擇所需的測量功能和一個適當?shù)臏y量量程。
? 在長時間測試前請檢查電池電壓水平 (請參見第30頁 上的第 10.1 章節)。

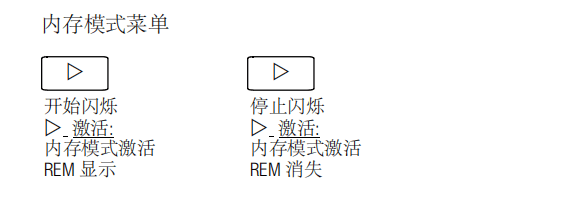

使用菜單功能啟動內存模式操作
? 打開“操作模式”菜單(請參考該菜單圖)，并選擇StorE 功能。
? 現在點擊?鍵打開開始菜單內存模式操作: StArt 閃爍 再次點擊?鍵啟動內存模式操作: 顯示器上出現REM
? 點擊?鍵切換到測量功能。
睡眠模式仍然處于激活狀態, 比如： 設備長時間以采樣率 自動開啟和關閉（見第3章）。
當內存容量耗盡時， MEMO FULL 出現在顯示器上， 同 時伴有一聲提示音。 按任意鍵都能關閉這個信號。
REM 顯示
REM符號表示內存模式操作已經通過菜單功能 STORE激活了。
如果您希望在內存過程中監視測量值，請點擊?鍵。 ?STORE“ 功能無法在 ?DATA“ 功能激活的狀態下啟動。 使用菜單功能退出內存模式操作
? 選擇StorE 菜單.
? 點擊? 鍵: StOP 閃爍
? 再次點擊 ? key : 輔助顯示區域清空， 內存模式操作 停用。
? 點擊?key 返回測試功能
? 內存模式操作也可以通過關閉儀器進行退出
8.3 查詢內存使用– INFO ? MEMO/OCCUP
內存使用情況可以從?1NF0“ 菜單獲得。 主顯示區域會按百 分比型式顯示當前使用率 從 001 到100%.

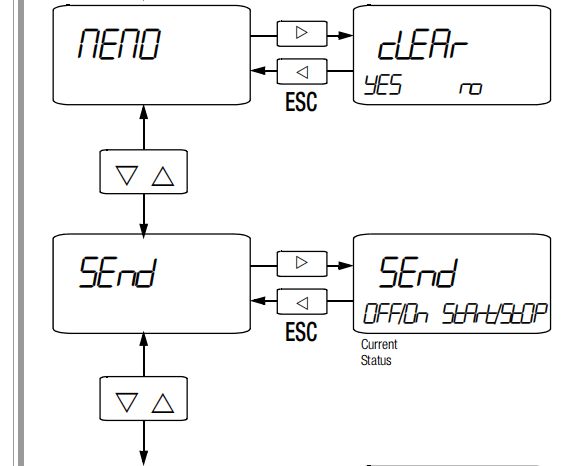

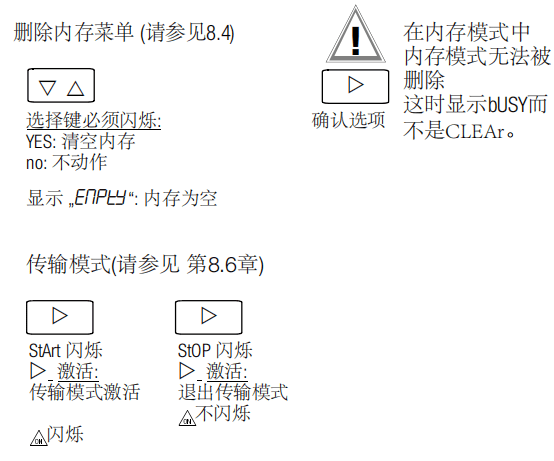

8.4 清理內存 – MEMO ? CLEAr
注意! 這個功能會將內存中的所有測試值刪除！
此功能不能在內存模式下執行; 這時bUSYMEMO 會代替CLEAR出 現在顯示區域。
8.5 恢復默認值
可以撤消以前輸入的更改，并可以重新恢復默認設置。在發生軟件或硬件錯誤后，可進行此操作。
? 同時按住MENU/ESC, MAN|AUTO 及DATA|CLEAR 鍵， 然后點擊ON|OFF鍵開機。
8.6 使用 USB 接口進行傳輸模式操作
METRAHIT 27EX 配備了雙向紅外接口用于傳輸測量數據 到電腦。數據通過光學紅外線經由儀器外殼傳輸?shù)絻x器 所配的接口適配器(附件 USB-HIT)。適配器的USB接口允 許通過接口電纜建立與電腦的連接。除此之外 指令及參 數也能從電腦 PC傳輸?shù)絻x器上。可以執行如下功能：
? 配置及讀取測量參數
? 測量功能和測量量程選擇
? 啟動測量
? 讀取測量值
激活接口
可以通過如下方式激活接口進行傳輸模式操作。在此模式 下，儀器通過接口適配器連續向電腦傳輸測試數據。電腦 自動激活這個接口用來接收操作 (比如：儀器從電腦上接收數據)。
使用菜單功能啟動傳輸
InFO ▽ SEnd ? StArt ?
符號
在顯示器上閃爍用來表示接口正在工作。
傳輸模式的自動啟動和停止
如果采樣率是 20 s 或者更長，顯示器在采樣過程中會自動關閉以延長電池的使用壽命。
例外情況: 連續操作
一旦有事件發生, 顯示器就會自動重新打開。

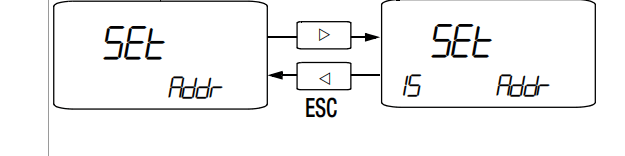

配置接口參數

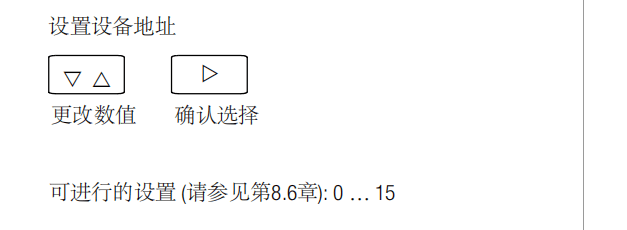

Addr –地址
如果幾臺毫歐表通過接口適配器同時連接電腦， 則必須 為每個設備分配一個W一的地址。 1號地址對應首臺設備，2號地址對應第二號設備，依次類推。如果只使用一 個毫歐表，則應使用介于1和14之間的地址。15 號地址不 能用于尋址。比如：因為15 號地址始終保持響應狀態, 無論真實地址是什么。

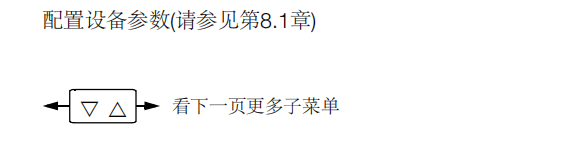

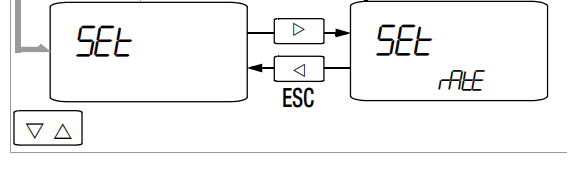

主菜單和子菜單

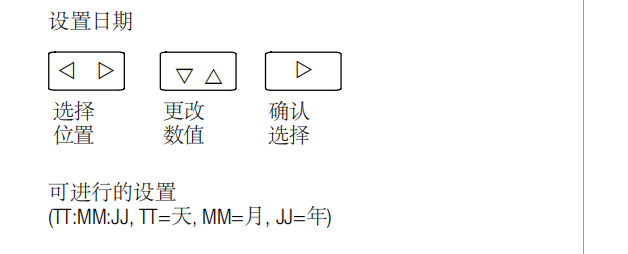

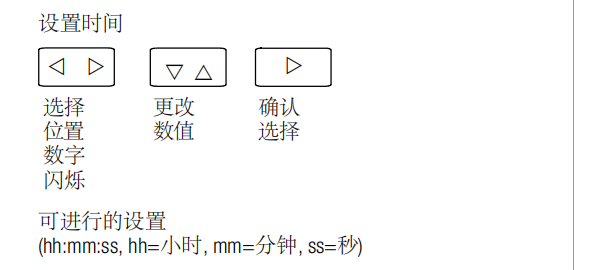

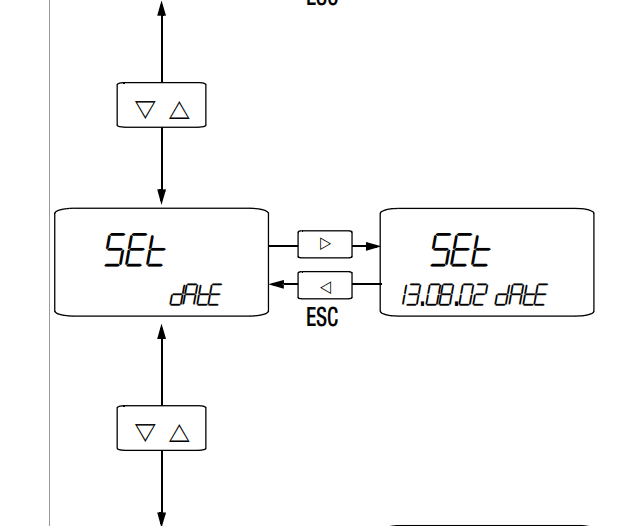

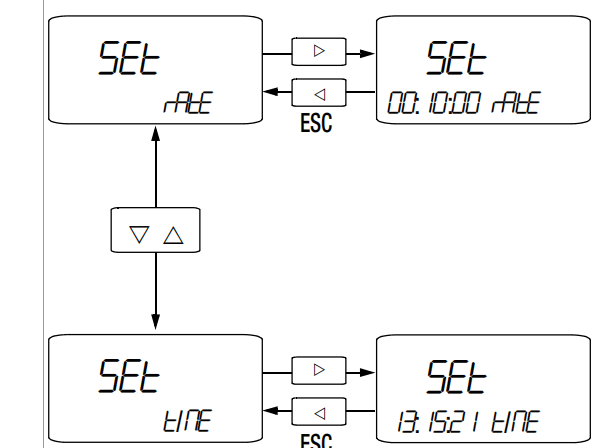

設置rAtE, Addr, dAtE 及 tIME 參數的子菜單
